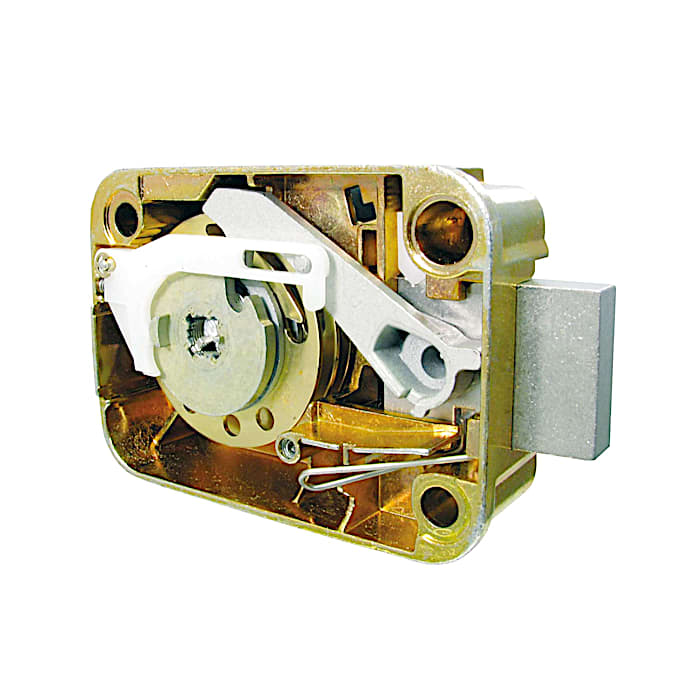

LA GARD 3390 - Mechanisches Kombinationsschloss

Umstellbares 3 Scheiben-Kombinationsschloss mit Blockriegel für Wertbehältnisse CEN III-V.

Ca. 1 Million theoretische Verschiedenheiten.

Standardabmessungen mit 3 Anschraub-
punkten.

Riegel und Einfallhebel sind aus Druckguss. Die Umstellung wird über einen Umstellaktivator an der Schlossrückseite eingeleitet.

In Kombination mit Riegelwerken dürfen max. 10 N Druck-/Zugkräfte auf das Schloss einwirken.

Downloads

Produktdetails

Zertifizierungen

  • EN 1300 B, ECB-S, VdS-Klasse 2, UL 2M

Schloss

  • 3 Kombinationsscheiben mit doppelter Federarmkupplung zur Übertragung höherer Drehmomente
  • Separate Umstell- und Öffnungsmarkierung
  • Integrierter Relocker zur Riegelblockierung bei Manipulation der Schlossdecke
  • Schlosskasten, Riegel und Einfallhebel Druckguss, Riegel mit 2 Gewinden M4, Hub 8,7 mm
  • Mitnehmerscheibe mit Zollgewinde UNS 5/16" - 40
  • Montageset: Umstellaktivator Stahl, Gesamtlänge 85 mm, Nutzlänge ca. 50 mm; Splint;
  • 2 Schrauben M6 x 32 mm; 1 Schraube M6 x 10 mm
  • Splint geeignet für alle LA GARD Garnituren/Spindeln (nicht geeignet für LA GARD Mechanische Kombinationsschlösser)
  • Gewicht ca. 460 g

Zulässige Einbaulagen

  • Schlagrichtung rechts o. links (Überkopfmontage)
  • Öffnung im Uhrzeigersinn
