Thermisch-isolierter Zylinder (TIC)

In Ihrem Passivhaus kommt es auf der Innenseite des Schließzylinders zu Kondenswasserbildung? Ist Ihre Türe starker Witterung ausgesetzt? Hierfür hat dormakaba eine spezielle Lösung entwickelt. Der thermisch isolierte Schließzylinder (TIC) löst diese bekannten Probleme.

Downloads

Produktdetails

Konstruktion

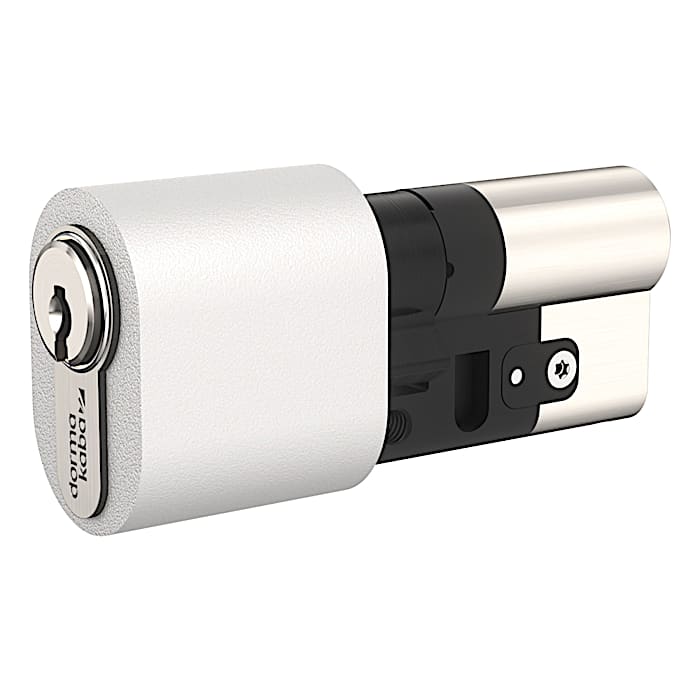

Die Trennung der Außen- und Innenseite durch Kunststoffbauteile sorgt für eine thermische Isolierung. Dadurch können Kälte und Feuchtigkeit von außen nicht nach innen übertragen werden. Die bekannte Kondenswasserbildung auf der Türinnenseite kann daher nicht entstehen. An der Außenseite des Schließzylinders schützen eine auf den Zylinder genau angepasste Moosgummidichtung sowie der spezielle Schutz gegen Schlagregen zusätzlich gegen Zugluft.

Einsatzbereiche
Der thermisch isolierte Schließzylinder ist insbesondere für Passivhäuser oder spezielle Eingangstüren geeignet. Auch bei Laubengangtüren oder Nebentüren beweist der Zylinder seine Fähigkeiten.

Systeme

  • in allen aktuellen Wendeschlüsselsystemen erhältlich

Bauformen

  • Europrofilzylinder ø17 mm
  • Doppelzylinder (DZ)

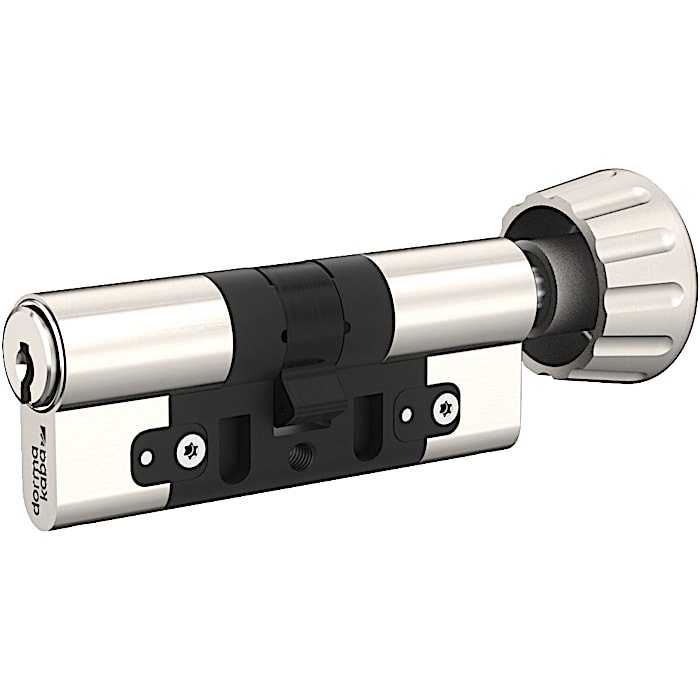

  • Drehknopfzylinder (DKZ)

Drehkäufe

  • Rundknauf (RK)
  • Megaknauf (MK)
  • Ovalknauf (OK)


Oberflächen

  • vernickelt (NI)
  • Messing matt (MS)
  • weitere Oberflächenausführungen auf Anfrage

Kupplung

  • Doppelzylinder beidseitig sperrbar
  • Drehknopfzylinder mit Standardkupplung

Mitnehmer

  • Standardmitnehmer
  • Biffar
  • 4-Fach
  • Zahnritzel ZR10
  • Zahnritzel ZR18

Bauzeitfunktion

  • Systemabhängig verfügbar

Zertifikate

  • EN 1303:2015-08 mit Klassifizierungsschlüssel : 160B0C6B
  • EN 1634-1 Brandschutzprüfung
  • Schlagregendichtheit gemäß ÖNORM EN 12208 Klasse E1050

Bei den Testbedingungen

  • Außentemperatur: -20°
  • Innentemperatur: +21°
  • relative Luftfeuchtigkeit: 40%

bildet sich beim Standard Schließzylinder Kondenswasser, das an der Tür hinabläuft oder tropft. Beim TIC-Zylinder dagegen bleibt die Innenseite trocken und kein Kondenswasser entsteht, das zu Schäden an der Tür oder dem Bodenbelag im Innenbereich führen kann.

Längenmöglichkeiten

  • kürzeste Gesamtlänge 80 mm
  • kürzeste Seitenlänge 35 mm
  • längste Seitenlänge 100 mm
  • kürzeste Teilung 35 / 45 mm
