EM - Ventouses électromagnétiques

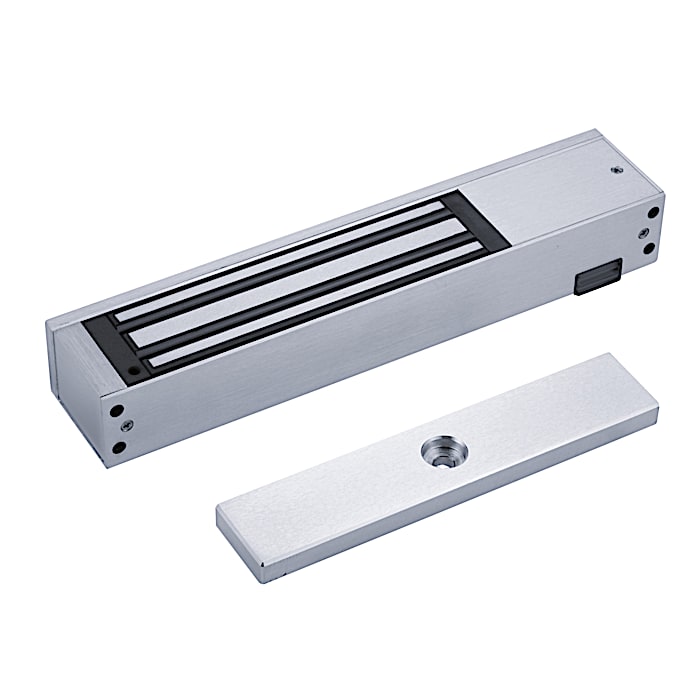

Qu'est-ce qu'une ventouse électromagnétique EM ?

Une ventouse électromagnétique est un dispositif qui maintient une porte en position ouverte grâce à l'attraction magnétique entre un électro-aimant fixé sur la porte ou la cloison et une contre-plaque métallique fixée sur le vantail. Tant que le courant est établi (12 V ou 24 V DC), la porte reste maintenue ouverte. Dès la coupure d'alimentation quelle qu'en soit la cause (alarme incendie, coupure de courant, commande manuelle, minuterie) la porte est libérée et peut se fermer librement sous l'effet du ferme-porte associé.

Ventouse électromagnétique vs gâche électrique : la différence clé

Une gâche électrique verrouille ou déverrouille une porte fermée en commandant le pêne dormant. Une ventouse électromagnétique maintient une porte déjà ouverte. Ces deux fonctions sont complémentaires et souvent associées sur les mêmes installations. Choisir entre les deux dépend du besoin : maintenir une porte ouverte (ventouse) ou contrôler l'accès à une porte fermée (gâche). La ventouse est aussi utilisée à la place d'une gâche électrique lorsqu'une force de retenue supérieure est requise.

Avertissement d'usage voies d'évacuation

Les ventouses électromagnétiques EM ne sont pas utilisables sur les issues de secours et les voies d'évacuation. En cas d'incendie, une issue de secours doit pouvoir être ouverte à la main par toute personne, même en l'absence d'une coupure électrique préalable. Une ventouse peut faire obstacle à cette exigence. Pour les portes sur voies d'évacuation, utiliser les solutions dormakaba certifiées EN 179 ou EN 1125.

Cinq modèles de 1 800 N à 15 000 N

EM 1 800 N
Force de retenue 1 800 N. Applique ou encastré. Indicateur verrouillé/déverrouillé de série.

EM 3 000 N
Force de retenue 3 000 N. Compact, encombrement réduit. Applique ou encastré. Variantes nombreuses : mural (AM), horizontal (AH), verre (GL), profilé étroit (NF), double vantail (2×). Indicateur en option.

EM 5 300 N
Force de retenue 5 300 N. Applique uniquement. Disponible en option : rétro-signal statut, double vantail (2×), indicateur de verrouillage. Variantes : horizontal (H), mural (AM), verre (GL).

EM 7 500 N
Force de retenue 7 500 N. Boîtier inox étanche. Application extérieure. Livré avec câble de connexion 5 m. Encastrement. Compatible portes va-et-vient. Indicateur de série.

EM 15 000 N
Force de retenue 15 000 N. Pour les applications industrielles et les portes à très haute force de retenue. Montage double (DAM). Force équivalente à 1 529 kg.

Configurations de montage

La gamme EM est disponible en de nombreuses variantes de montage, couvrant tous les types de cloisons et profilés :
- Applique horizontal (AH) : montage sur la face supérieure de la porte ou du châssis.
- Applique mural (AM) : montage sur la cloison latérale.
- Verre (GL) : pour cloisons et portes entièrement en verre.
- Profilé étroit (NF) : pour châssis et profilés fins.
- Double vantail (2×) : deux corps EM synchronisés pour les portes à deux battants.
- Encastré : kit de montage encastré disponible pour intégration invisible dans la cloison.

Bandeaux certifiés NF S 61 937

Les bandeaux EM (bandes de fixation permettant le montage en linteau de porte) sont disponibles en version certifiée NF S 61 937 pour les applications DAS (dispositifs d'arrêt sur signal). Ces bandeaux sont utilisables sur les blocs-portes coupe-feu en maintien ouvert avec fermeture automatique sur déclenchement de l'alarme incendie. Configurations disponibles : EM 300 kg (≈ 2 940 N), EM 2×300 kg (double vantail), EM 680 kg (≈ 6 664 N), EM 2×600 kg (double vantail haute force).

Avantages par profil

Architectes et prescripteurs
- Large plage de force : 1 800 à 15 000 N solution unique pour toutes les applications.
- Variantes verre (GL) et profilé étroit (NF) : intégration dans les architectures contemporaines.
- Bandeaux NF S 61 937 : conformité aux exigences DAS pour blocs-portes coupe-feu.
- Discrétion maximale en version encastrée.

Installateurs
- 12 V ou 24 V DC : compatible avec la majorité des alimentations de contrôle d'accès.
- Indicateur verrouillé/déverrouillé : diagnostic rapide en exploitation.
- Kits de montage applique et encastré disponibles.

Revendeurs et distributeurs
- Gamme large : un seul fournisseur pour toutes les applications EM, de l'intérieur standard au site industriel.
- Intégration facile avec systèmes de contrôle d'accès dormakaba (MATRIX, Kaba exos).

Utilisateurs finaux
- Maintien discret et fiable des portes en position ouverte.
- Fermeture automatique silencieuse à la coupure (alarme ou commande).
- Fonctionnement stable de -60 °C à +80 °C.

Questions fréquentes

Qu'est-ce qu'une ventouse électromagnétique ?
Une ventouse électromagnétique maintient une porte en position ouverte par attraction magnétique, alimentée en 12 V ou 24 V DC. À la coupure d'alimentation (alarme incendie, commande manuelle, minuterie), la porte est libérée et se referme sous l'action du ferme-porte. Les ventouses EM dormakaba offrent des forces de retenue de 1 800 à 15 000 N.

Quelle est la différence entre une ventouse électromagnétique et une gâche électrique ?
La ventouse maintient une porte déjà ouverte ; la gâche verrouille ou déverrouille une porte fermée. La ventouse est choisie lorsqu'il faut maintenir une porte ouverte (bâtiment ERP, porte coupe-feu en maintien) ou lorsqu'une force de retenue supérieure à celle d'une gâche est nécessaire. Les deux peuvent être associées sur la même installation.

Les ventouses EM peuvent-elles être installées sur des voies d'évacuation ?
Non. Les ventouses électromagnétiques EM ne sont pas utilisables sur les issues de secours et les voies d'évacuation. Pour ces applications, utiliser des solutions certifiées EN 179 (sorties de secours) ou EN 1125 (anti-panique), disponibles dans la gamme dormakaba.

Les ventouses EM peuvent-elles équiper un DAS sur porte coupe-feu ?
Oui, avec les bandeaux EM certifiés NF S 61 937 (EM 300 kg, EM 2×300 kg, EM 680 kg, EM 2×600 kg). Ces bandeaux permettent le maintien en position ouverte d'un bloc-porte coupe-feu avec fermeture automatique sur déclenchement de l'alarme incendie.

Comment choisir la force de retenue d'une ventouse EM ?
La force de retenue doit être suffisante pour maintenir la porte ouverte contre les courants d'air, les différences de pression et les passages fréquents. Indicativement : EM 1 800 N pour une porte intérieure standard (75-90 kg), EM 3 000 N pour une porte plus lourde ou un usage intensif, EM 5 300 N pour des portes à battants larges ou en environnement ventilé, EM 7 500 N pour les applications extérieures ou les grandes portes, EM 15 000 N pour les applications industrielles à très haute force.

Quelle est la plage de température de fonctionnement des ventouses EM dormakaba ?
Les ventouses EM dormakaba fonctionnent de -60 °C à +80 °C, ce qui les rend utilisables dans les environnements froids (entrepôts frigorifiques, zones nordiques) comme dans les sites chauds ou industriels.
